ОСТ 34 10.764-97

В данной статье мы рассмотрим основные характеристики сварных стальных переходных тройников, изготовленных по стандарту ОСТ 34 10.764-97. Под действие стандарта попадают фасонные изделия, предназначенные для монтажа в трубопроводы с рабочим давлением до 2,2 МПа и температурой среды меньше или равной 425 градусам Цельсия. Тройники производят из низколегированной или углеродистой стали 9, о пределах применения сталей определенных марок мы поговорим ниже.

Стандарт действует на производствах с 1997 года и заменяет предыдущий – ОСТ 3410-764-92. Регламентируемые параметры изделий выверены под соответствие требованиям теплоэнергитической отрасли.

Документ

Сортамент реализуемых тройников ОСТ 34 10.764-97 представлен в разделе Фасонные изделия. Наличие необходимого вам объема продукции вы можете посмотреть на нашем складе.

Особенности типоразмеров и рабочие характеристики

В зависимости от температуры транспортируемой среды будет изменяться допустимое рабочее давление в тройниках.

Так для изделий с условным давлением 2,5 МПа при t=200-250 градусов Цельсия рабочее давление не должно превышать 2,2 МПа; при t=300, P=1,9МПа, а при t=350 Р=1,7МПа. Для изделий с условным давлением 1,6-0,4МПа в любом случае максимальная температура среды не должна превышать 300 градусов Цельсия и рабочее давление будет снижаться по мере повышения температуры с 200 до 300 градусов.

В случае, когда необходимы переходные тройники для температур выше 350 градусов Цельсия, следует использовать изделия с условным давлением 4МПа. Так стандарт регламентирует для этих изделий рабочее давление 2МПа при температуре 425 градусов Цельсия. С другой стороны допускается использование тройников данного типа на трубопроводах с рабочим давлением 2,5МПа, но только в том случае, если температура среды не превысит 200 градусов Цельсия.

Переходный тройники представляет собой две сваренные под прямым углом трубы, одна из которых имеет меньший диаметр и, соответственно, соединяется с ответвлением трубопровода с меньшей проходимостью. Таким образом сортамент переходных тройников существенно расширен за счет вариативности присоединяемых ответвляющихся труб, например, для отвода 530 мм к штуцеру могут присоединяться трубы 133, 159, 219, 273, 325, 377, 426 мм, причем с разной толщиной стенки, в зависимости от рабочего давления трубопровода. Подробнее вы можете ознакомиться с типоразмерами в таблице приложенного документа. По этой же таблице каждому номиналу присвоен порядковый номер для удобства идентификации изделия в документах поставки. Например, переходный тройник 204 – это тройник под условное давление 1МПа с условным проходом 1600х500 (для ТБД), к которому присоединяется труба 1620х14 мм и к штуцеру – труба 530х8 мм.

Материалом изготовленияслужат трубы, произведенные из сталей 17ГС, 17Г1С по ГОСТ 19281, а также трубы из 17Г1С-у по ТУ 14-3-1698-90.

При производстве тройников непосредственно из листовой стали сортамент расширен.

Для изделий, которые будут эксплуатироваться при температуре окружающей не ниже -20 градусов Цельсия:

• для рабочей температуры 200-350 гр. Цельсия и давлении 1,6 МПа применяют листы из сталей Ст3Гпс4, Ст3сп5, 20, 20К, а также 17ГС, 17Г1С по ГОСТ 19231.

При эксплуатации при -40⁰С:

• и транспортировке вещество до 350⁰С и давлении 2,5МПа используют только 17ГС, 17Г1С.
• сталь 16ГС применяется для изготовления тройников, эксплуатирующихся в условиях до -40⁰С и транспортирующих вещества до 425⁰С при давлении 2,5МПа.

Для работы в экстремально низких температурах (до -60⁰С):

• используют стали 09Г2С и 10Г2С1 по ГОСТ 19281 при температуре транспортируемого вещества и давлении, аналогичных вышеперечисленным.

Для сталей Ст3сп5 и Ст3Гпс4 условное давление будет отличаться от общего номинального. Так тройники 500х300, 500х350, 500х400 и 600х200 мм рассчитаны на условное давление 1,6МПа. Тройники 600х200, 600х300 – на давление 1МПа; 600х350 мм – на давление 1,6 МПа и т.д. (Подробнее в сводной таблице в приложенном документе).

Особые условия действуют и на тройники, изготовленные из стали марки 20К и распространяются на тройники к трубопроводам большого диаметра (данные также представлены в нормативном документе).

Стоит учитывать, что корпус и штуцер должны быть изготовлены из одной марки стали, из листов (или труб), подвергавшихся одинаковой термической обработке и соответствовать одной и той же категории (по степени текучести, свариваемости и т.д.).

Условное обозначение переходных тройников

При маркировке переходных тройников по данному стандарту не принято указывать марку стали, из которой он был изготовлен. Поэтому эта информация должна содержаться в сопровождающей документации. Само условное обозначение включает основные рабочие характеристики.

Например,

Тройник переходный 820х14-219х7-2,5 107 ОСТ 3410.764-97

– это переходный стальной сварной тройник с основным диаметром 820 мм при толщине стенки 14 мм и штуцером, габаритами 219 мм – диаметр и 7 мм – толщина стенки, 107 – порядковый номер, условное обозначение (см. в таблице документа), по которому можно определить более точные типоразмеры (длина элементов, масса, предельные отклонения). В условном обозначении также указан стандарт, по которому был изготовлен тройник.

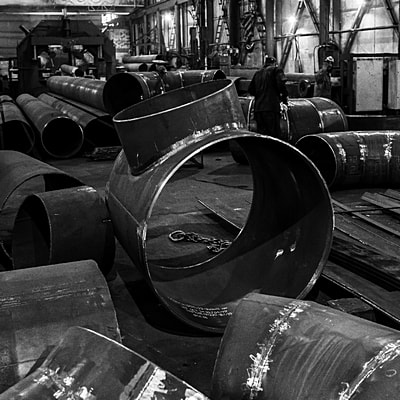

Технология производства

Переходные тройники изготавливаются путем сварки корпуса и штуцера, точнее штуцер врезается в основную деталь. При этом части могут, и как правило имеют различную толщину стенки, что необходимо учитывать при разметке.

Перед началом на трубе делают разметку, вырезают отверстие и растачивают кромки. Диаметр полученного отверстия должен соответствовать внутреннему диаметру привариваемого элемента. Штуцеры производятся по шаблону-разметке, непосредственно перед сваркой поверхности деталей зачищаются до блеска на расстоянии не менее 15 мм от кромки. Элементы соединяют без смещения, совершают предварительные замеры и только после этого сваривают методом ручной дуговой сварки, сварки электродами или аргонодуговой сварки. Качество швов проверяют аналогично иным фасонным изделиям – тройники проходят гидравлические испытания, при необходимости проницаемость шва проверяют керосиновым вымачиванием с предварительно нанесенным мелованым раствором.

Область применения

Сварные стальные тройники из углеродистой и низколегированных сталей стандартом предусмотрены для эксплуатации на участках трубопроводов теплоэнергосетей. В зависимости от марки стали и диаметра изделия, оно может использоваться при низких температурах окружающей среды, при этом транспортируя высокотемпературные вещества в жидком и газообразном состоянии. Таким образом область применения не ограничивается эксплуатацией тройников в трубопроводах на территории предприятий, а расширяется до магистральных и сетевых городских коммуникаций. Поэтому тройники ОСТ 34 10.764-97 активно используют в сфере ЖКХ, при организации инженерных сетей крупных коммерческих, промышленных объектов.
