ОСТ 34.763-97

В данном стандарте фиксированы конструкционные особенности равнопроходных стальных сварных тройников, выпускаемых с накладкой. Под действие стандарта попадают изделия, изготовленные из углеродистых и низколегированных сталей, предназначенные для эксплуатации при температуре транспортируемой среды до 425 градусов Цельсия и рабочем давлении до 2,2МПа.

Стандарт действует с 1997 года и заменяет предшествующий ОСТ 3410-763-92.

wwwДокумент

Сортамент реализуемых тройников ОСТ 34.763-97 представлен в разделе Фасонные изделия. Сортамент реализуемых тройников ОСТ 34.763-97 представлен в разделе складе.

Особенности типоразмеров и рабочие характеристики

Особенности тройников ОСТ 34.763-97

В зависимости от температуры транспортируемой среды, будет изменяться и рабочее давление, при котором возможно использование тройников по данному стандарту.

  • Так для изделий с условным давлением 2,5 МПа при температуре среды 200-250 градусов Цельсия максимальным рабочим давлением будет 2,2МПа, при температуре 300 градусов Цельсия – 1,9 МПа, а при температуре 350 градусов Цельсия – 1,7 МПа.
  • Для тройников, которые рассчитаны на условное давление 1,6 МПа, при рабочей температуре среды 200 градусов Цельсия рабочим давлением будет 1,6 МПа, для 250 градусов Цельсия –1,4 МПа, для 300 градусов Цельсия – 1,2 МПа. При более высоких температурах изделие ОСТ 34.763-97 не применяется.

Важно! Тройники с накладками могут эксплуатироваться при рабочем давлении 2,5МПа в теплосетях, если температура транспортируемой среды будет до 200 градусов Цельсия.

Тройники данного стандарта, как и другие сварные тройники, переходы и отводы имеют свои порядковые номера.
В данном случае сортамент состоит
только из трех позиций:

  • тройник 01 – 1020х25 мм;
  • тройник 02 – 1220х25 мм (условное давление 2,5 МПа);
  • и тройник 03 – 1620х25 мм с условным давлением 1,6 МПа.

То есть все тройники предназначены для монтажа в трубопроводах с трубами большого диаметра. Стоит обратить внимание, что толщина стенки присоединяемой трубы составляет 14 мм, то есть почти в два раза меньше, чем толщина стенки самого тройника. Масса единицы продукции за счет большой толщины стенки и больших диаметров будет внушительной: 1109, 1609 и 2545 кг для тройников 01-03.

Материал изготовления для тройников с накладкой подбирают в соответствии стандарту ОСТ 34 10.747.

  1. 20К – для изделий, которые будут эксплуатироваться в условиях окружающей среды с температурой не ниже -20 градусов Цельсия и температуре транспортируемой жидкости (или пара) до 350 градусов Цельсия.
  2. Для тех же температурных условий веществ, но функционирования трубопроводов при температуре до -40 градусов Цельсия при изготовлении тройников используются стали 17ГС, 17Г1С.
  3. Для температур окружающей среды -20-40 градусов Цельсия и температуре транспортируемого вещества до 425 градусов Цельсия используют сталь 16ГС или 09Г2С и 10Г2С1, кроме того две последние стали могут применяться при изготовлении тройников, которые будут эксплуатироваться в экстремальных условиях окружающей среды до -60 градусов Цельсия.

Покупая изделия из стали 20К нужно учитывать, что основной параметр – условное давление, будет отличаться от общего статистического. Так тройник 01 (1020х25 мм) рассчитан на 2,5 МПа, 20 (1220х25 мм) на 1,6 МПа, а 03 (1620х25 мм) на 1 МПа.

В отличие от тройников, сортамент накладок расширен до пяти единиц:

  • 2-01 – накладка 1020х1020 мм;
  • 2-02 – 1220х1220 мм;
  • 2-03 – 1620х1620;
  • и две с неравными диаметрами 2-04 – 1333х89 мм;
  • 2-05 – 1220х1020 мм.

Условное обозначение равнопроходных тройников с накладкой

Оно предельно простое: в нем указывают тип фасонного изделия, типоразмер (толщина стенки и диаметр), а также условное давление и порядковый номер (для уточнения, при необходимости, дополнительных сведений, таких как высота, масса, предельное отклонение размеров и т.д. – с таблицей вы можете ознакомиться в приложенном документе), а также стандарт, по которому изготовлено изделие.

Например,
Тройник равнопроходный с накладкой 1620х25-1,6 03 ОСТ 34 10.763-97,

где 1620х25 – это диаметр и толщина стенки, 1,6 – условное давление, 03 – порядковый номер и сам стандарт.

Для условного обозначения отдельно накладки указывают только порядковый номер и стандарт. Например, накладка 2-02 ОСТ 34 10.763-97.

Технология изготовления сварных стальных тройников с накладкой

Особенности размеров переходов

Так как изделия имеют большой диаметр, они могут изготавливаться не только с одним швом, но и с двумя из двух заготовок, не обязательно равных по размерам. Так как основа и штуцер имеют одну толщину стенки, это существенно упрощает разметку и последующую приварку деталей под стандарт.

  • Производство фасонных изделий основывается на шаблонах-развертках. Сейчас вычисления и создание чертежа выполняют программно, что исключает человеческий фактор и снижает погрешности при разработке лекала.
  • На стальном листе делают разметку по имеющемуся шаблону штуцера, после чего производят плазменную резку.
  • На трубе-основе также производится разметка и вырезается отверстие под штуцер.
  • Стыкуемые грани перед приваркой зачищаются на расстоянии не менее 15 мм от края, сбивается окалина, шлак, поверхности придают металлический блеск.
  • Штуцеры, изготовленные не из трубы, а из стального листа проходят производственные этапы, схожие с изготовлением труб – развертку отправляют на вальцы и прокатывают до диаметра, максимально приближенного к стандартному.
  • Если деталь состоит из двух частей, их подваривают по одной из граней и только после этого переходят к основной сварке.
  • Готовое изделие вновь отправляют на вальцы для калибровки. После этого штуцер готов к сборке в тройник.

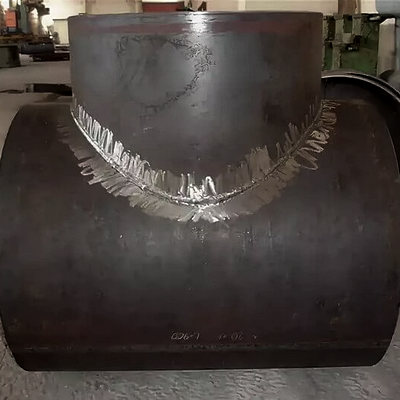

  • Штуцер вваривают в трубу без смещения кромок с утолщением шва сварки, причем наплавка должна быть плавной, без ступеней и резких переходов.
  • Накладки привариваются одновременно к штуцеру и поверхности основы. Они служат для усиления тройника в месте сварки для того, чтобы сделать эксплуатацию тройника безопасной и повысить прочностные характеристики изделия.

Получившуюся стандартную деталь отправляют в слесарный цех для обработки фаски и далее она поступает в отдел контроля, где особое внимание уделяется сварным швам – проводится ультразвуковой, рентгеновский контроль, а также проверка керосином.

Область применения

Стальные тройники с накладкой активно используются в теплоэнергоснабжении: на теплостанциях, при транспортировке жидкостей и газов в городской черте, при организации сетей ЖКХ, обеспечивающих большими объемами транспортируемого вещества жилые, коммерческие и производственные комплексы. Кроме того изделия часто применяют в самых разных отраслях промышленности: нефтегазовой, легкой, химической, машиностроительной, судостроительной и т.д. при организации трубопроводов, транспортирующих неагрессивные или среднеагрессивные вещества, подаваемые при высоких температурах. Большой диапазон отрицательных температур, при которых может эксплуатироваться тройник с накладкой, позволяет существенно расширить региональное использование фасонного изделия. Так, без учета изоляции, тройник может функционировать в условиях окружающей среды до -60 градусов Цельсия, а использование изолирующих материалов позволяют еще понизить эту планку.
