ТС-588

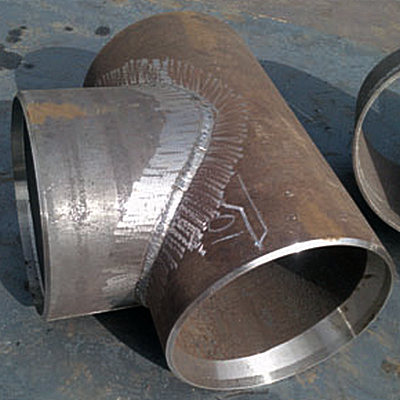

В данном документе рассмотрены чертежи сварных тройников, изготовленных по регламентированному стандарту ТС-588. В описываемые чертежи включены фасонные изделия, диаметром от 80 до 1400 мм. Так как тройники переходного типа, сортамент расширен вариантами диаметров штуцера. Так изделия с условным проходом 500 мм выпущены со штуцерами 350 и 400 мм, соответственно, они присоединяются к трубам разного типа – 377 мм и 426 мм. Изделия рассчитаны на условное давление от 0,6 до 4 МПа и могут транспортировать горячую воду и пар.

Документ

Сортамент реализуемых тройников ТС-588 представлен в разделе Фасонные изделия. Наличие необходимого вам объема продукции вы можете посмотреть на нашем складе.

Условное обозначение данных тройников включает в себя указание диаметров и толщин стенок основания и штуцера, условное давление, на которое рассчитано изделие, а также норматив, согласно которому изготавливался тройник.

Например:
820х11-630х12 – 2,5 ТС-588.000-203.

Важно! В условном обозначении указывается номинальный диаметр, а не условный проход. То есть, тройник с диаметром основания 820 мм имеет условный проход 800 мм. Диаметр измеряется по наружным стенкам, то есть включает в себя непосредственно толщину стенки, что нужно учитывать при выборе изделия, подходящего к конкретному проекту.

Переходные тройники изготавливаются из сварных труб (с одним или двумя швами) или из листового стального проката. В качестве исходного материала применяется сталь с низким содержанием углерода – 09Г2С, 17Г1С.

Область применения

Тройники ТС-588 предназначены для использования в теплосетях, где температура транспортируемой среды может достигать до +425 градусов Цельсия (температура нагрева стенки тройника). Изделия могут применяться как непосредственно в инженерных сетях здания. так и в естественных условиях окружающей среды. То есть тройники могут обеспечить безаварийную работу трубопровода при большой разнице внешних температур и температур воды и пара внутри. Помимо прямого назначения, могут использоваться в составе технологических трубопроводах на производствах в легкой промышленности, металлургии, газонефтедобыче и т.д.
