ТС-589

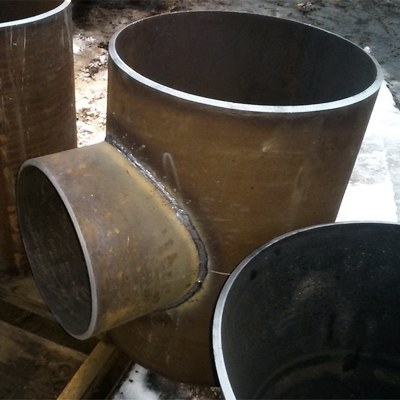

В документе сборочного чертежа рассматриваются основные физические характеристики и требования к материалу изготовления для тройников с накладкой по ТС-589. В типологизацию включены фасонные изделия, номинальным диаметром от 76 до 1420 мм равнопроходного и переходного типов (переходные тройники, начиная с диаметра 273 мм и по 1420 мм), рассчитанные на давление 2,5-4 МПа.

Документ

Сортамент реализуемых тройников ТС-589 представлен в разделе Фасонные изделия. Наличие необходимого вам объема продукции вы можете посмотреть на нашем складе.

Условное обозначение тройника включает диаметр (или диаметры), а также толщину стенки (для переходных тройников указывается толщина стенки основания и штуцера) и условное давление, на которое рассчитано изделие. Например, тройник 122-х14-1020х14 - 2,5 - ТС-589-001. Кроме того может использоваться и краткое обозначение тройника из номинала – от 00 до 13 с указанием стандарта. Соответствие типоразмеров краткому обозначению указано в таблице приложенного документа.

Тройники производятся из сварных труб или стального листа. Накладки могут состоять из двух половин, которые свариваются по ГОСТ 5264. Материал изготовления – углеродистая сталь. В зависимости от выбора марки стали будут изменяться и основные рабочие характеристики – максимальная температура окружающей и транспортируемой среды, рабочее давление.

Область применения

Тройники с накладкой, изготовленные о чертежам ТС-589, рассчитаны на использование в трубопроводах теплосетей, то есть они могут транспортировать как горячую воду, так и пар. Кроме того, исходный материал изготовления (углеродистая сталь) дает возможность применять тройники при транспортировке среднеагрессивных сред. При этом рабочее давление должно быть меньше расчетного. Таким образом область применения расширяется до технологических трубопроводов, использующихся в промышленности, металлургии, машиностроении.
