ТС-590

В технической документации собрана информация по основным физическим и химическим характеристикам равнопроходных стальных тройников, изготовленных по стандарту ТС-590 с условным диаметром от 80 до 1400 мм. Тройники 250-400 мм, 600 мм и 800-900 мм производятся по двум вариантам шаблонов для присоединения к трубам с разной толщиной стенки. Так тройник 630 мм может соединять трубы 630х12 мм и 630х8 мм. Максимальное условное давление, на которое рассчитано изделие – 4 МПа для фасонных изделий до 400 мм в диаметре и 2,5 МПа для тройников 530 мм и более. Начиная с диаметра 1020 мм максимальное условное давление не должно превышать 1,6 МПа (в зависимости от толщины стенки изделия эта цифра может меняться на 1 МПа и на 0,6 МПа).

PDFДокумент

Сортамент реализуемых тройников ТС-590 представлен в разделе Фасонные изделия. Наличие необходимого вам объема продукции вы можете посмотреть на нашем складе.

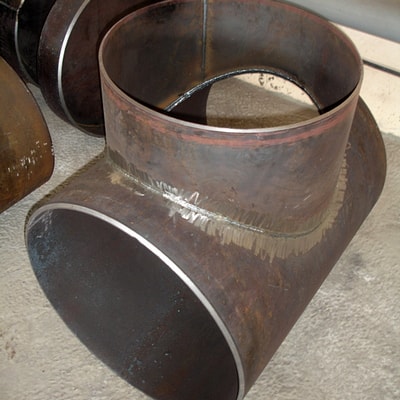

Особенности тройников ТС-590

Тройники ТС-590 мм производятся из углеродистых сталей различной степени раскисления. Для изделий из Ст3сп5, Ст3Гпс4 и 20 максимальное условное давление будет иным (подробнее можно узнать из приложенного документа). Штуцер можно производить из стали 17Г1С (категория 12) ГОСТ 3520, но только в том случае, если тройник будет применяться в трубопроводах, транспортирующих среды с температурой ниже 350 градусов Цельсия. Тройники могут быть произведены из труб (ГОСТ и ТУ) или стального листа (только ГОСТ). В зависимости от выбранного материала, соответственно, будут изменяться и требования к нему.

Область применения

Тройники ТС-590 используются в трубопроводных сетях для отведения транспортируемой среды в побочные или равнозначные ветки. Могут применяться в трубопроводах, транспортирующих неагрессивные и среднеагрессивные среды, температурой до 450 градусов Цельсия (максимальное значение может быть изменено, в зависимости от основных характеристик материала изготовления).
