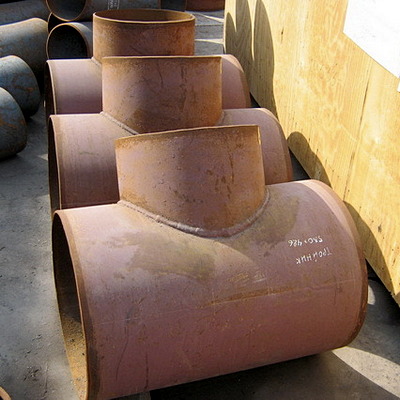

Документ ТС-591 содержит необходимую для проектирования и сварки информацию о сварных равнопроходных тройниках с накладкой, номинальным диаметром от 76 мм до 1420 мм. Изделия имеют свои условные обозначение: от 01 до 09, причем изделия 00-06 рассчитаны на условное давление 4 МПа, изделия 07-08 – на 2,5 МПа, а изделие 09 на 1,6 МПа (перечень диаметров, соответствующих условному обозначению будет приведен ниже).
Сортамент реализуемых тройников ТС-591 представлен в разделе Фасонные изделия. Наличие необходимого вам объема продукции вы можете посмотреть на нашем складе.
Для каждого изделия с условным обозначением существуют отдельные стандарты диаметра и допустимые отклонения к ним:
- Так изделие 00 – это тройник с номинальным диаметром 76 мм. к нему присоединяется труба с тем же диаметром и с толщиной стенки 3 мм. При этом рабочий диаметр составляет 71 мм с предельным отклонением 0,3 мм (в плюс).
- Изделие 01 – тройник 89 мм, толщина стенки присоединяемой трубы 3,5 мм. Рабочий диаметр, при этом, составляет 84 мм с отклонением уже на 0,35 мм (в плюс).
- Для изделий 02 и 03 предельное отклонение рабочего диаметра будет одинаковым 0,4 мм. Номиналы соответствуют диаметрам 133 мм и 159 мм, толщина стенок труб должна быть 4 и 5 мм соответственно.
- Для изделия 04 предельное отклонение рабочего диаметра 208 мм составляет +0,46 мм, толщина стенки присоединяемой трубы 7 мм, ее диаметр 219 мм.
- Изделия 05 и 06 имеют одинаковую толщину стенки, их номинальные диаметры 273 и 325 мм соответственно. Предельное отклонение размеров рабочего диаметра также одинаково и составляет +0,52 мм (Dр = 259 и 311 мм соответственно). Все вышеперечисленные тройники с накладкой могут применяться при устройстве трубопроводов с условным давлением до 4 МПа.
- Тройники 0,7-09 имеют одинаковую толщину стенки 14 мм, одинаковый показатель предельного отклонения (+1 мм) и отличаются только диаметрами: 1020, 1220 и 1420 мм соответственно. Кроме того тройники 07 и 08 могут применяться в трубопроводах с условным давлением 2,5 МПа, а 09 – только с условным давлением 1,6 МПа. В таблице документа приведена масса каждого изделия.
Однако стоит учитывать, что условное давление – зависимый показатель и не всегда изделие, рассчитанное на давление 2,5 МПа можно использовать при таких условиях. В первую очередь эту возможность регулирует температура транспортируемой среды. Так тройники 2,5 МПа уже при температуре среды 250 градусов Цельсия могут использоваться только с давлением в трубопроводе, не превышающем 2,3 МПа, при температуре 300 градусов Цельсия – 1,9 МПа, при 350 0С – 1,7 МПа. Для более высоких температурных режимов тройники сборочного чертежа ТС-591 не применяются. Для тройника 09, рассчитанного на условное давление 1,6 МПа максимальная температура среды 300 градусов Цельсия, при этом давление снижается до 1,2 МПа.
Детали для сварки тройника ТС-591 производятся по сопутствующим сборочным чертежам. Корпусы по ТС-588.001, а штуцеры по ТС-590.001. Таким образом описываемый стандарт отвечает только за качество сборки, сварного шва и соответствия реальных физических характеристик номинальным.
Область применения
Тройники ТС-591 с накладкой могут использоваться на ответственных участках трубопроводных сетей. За счет накладки прочность узла разветвления повышается, что дает возможность применять тройники в ветках, расположенных вблизи важных агрегатов на производствах и жилых зон. Максимальная температура среды, транспортируемой по трубопроводу (учитывается степень нагрева стенок изделия) составляет 425 градусов Цельсия. Это значит, что тройники могут работать не только с горячими жидкостями, но и с парами, при этом транспортируются неагрессивные или среднеагрессивные вещества. Основное предназначение тройников (предприятия, для которых разрабатывались чертежи) – это предприятия теплосетей, причем тепловые установки могут быть частью систем ЖКХ или быть включенными в производственные комплексы на предприятиях, использующих тепловую энергию. Учитывая специфику сезонной работы теплосетей ЖКХ, тройники должны исправно функционировать как в условиях постоянного рабочего давления, так и в моменты после длительных перерывов работы.
