ТУ 14-3Р-96-2007

Стандарт разработан для регламентации качественных параметров стальных труб большого диаметра, изготовленных из обечайки. Заготовки, в свою очередь, производятся из рулонной или листовой стали, изготовленной методом горячей катки. Диаметры подконтрольных ТУ труб от 530 до 3000 мм. По данному стандарту производят сварные трубы общего назначения и изделия, предназначенные для эксплуатации в качестве кожухов на магистральных трубопроводах.

Конструкционно обечаечные трубы представляют собой изделия с поперечными и продольными швами, где поперечные – места сварки обечаек. Расстояние между такими швами не должно быть меньше 1м. Максимальное расстояние – 3м. Для труб диаметром 530-820 мм допустим только один продольный шов, трубы большего диаметра должны иметь два продольных шва, причем минимальное расстояние между этими швами – 200 мм.

7z ТУ 14-3Р-96-2007Документ

Сортамент реализуемых электросварных труб большого диаметра ТУ 14-3Р-96-2007 представлен в разделе Трубы большого диаметра. Наличие необходимого вам объема продукции вы можете посмотреть на нашем складе.

Сопутствующие ГОСТы и ТУ

  1. Химические и физические свойства заготовок-обечаек для труб общего назначения и футляров регламентированы стандартами ГОСТ 14637, ГОСТ 19903, а также ГОСТ 19281 и ГОСТ 2772. А также ТУ 14-1-5241.
  2. Кроме того, заготовки для футляров допускается производить по ТУ 14-1-5550.
  3. По стандартам ГОСТ 19903 и ТУ 14-1-5550 (только для кожухов) также определяют допустимое отклонение толщины стенки трубы.
  4. Приемка труб осуществляется по ГОСТ 10692.

Марки стали и стандарты к ним

Трубы производятся из углеродистых сталей Ст2, Ст3 (всех степеней раскисления), Ст3кп, Ст3сп, Ст3пс, а также сталей 09Г2С и 17Г1С.

Классификация и оценка характеристик проходит по трем группам:

  • Группа А – оцениваются механические свойства трубы из сталей Ст2 и Ст3 (все стандартные степени раскисления). Для категории I стандарт ГОСТ 14637, для II - ГОСТ 380.
  • Группа Б – оценивается химический состав труб по составу сталей тех же марок. Результаты анализов сверяют с перечисленными выше стандартами.
  • Группа В – оценка химического состава и физических свойств. По ГОСТ 380 стали СТ2, СТ3пс, Ст3сп (+ 2 категория) – I категория. По ГОСТ 14637 Ст2 (только 2 категория), Ст3кп – 2,3 категории; , Ст3сп, Ст3пс – 2,3,4 категории. трубы из сталей марок 09Г2С и 17Г1С должны соответствовать стандартам ТУ 14-1-5241.

Физические параметры сварных труб

Сварные трубы ТУ 14-3Р-96-2007 проходят гидравлические испытания при давлении 15 кгс/ кв. см (1,5 МПа).

Обечаечные трубы производят только мерной и кратной мерной длины. Мерные трубы выпускают длиной 6-12 м, количество поперечных швов варьируется от 1 до 5.

Для кратной длины установлены два условия: кратность от 250 мм; длина не должна быть меньше нижнего предела мерных труб (то есть 6 м). Количество поперечных швов может быть таким же, как в мерных или, по согласованию с заказчиком, иным.

И мерные, и немерные трубы выпускаются в двух классах точности: с заторцовкой (I) и без таковой(II). При этом заторцованные трубы могут иметь отклонение от заявленной длины +15 мм, а трубы с необработанными краями +70 мм – мерные, +100 мм немерные.

Изготовленные по II классу трубы, по желанию заказчика могут быть заторцованы с одного или двух краев.

Диапазон толщин стенки труб – от 6 до 38 мм. При этом для труб диаметром 920 мм и 1120 мм максимально возможная толщина – 20 мм. В приложенном документе ТУ есть полная сводная таблица с указанием массы метра трубы для каждого сочетания диаметра и толщины стенки.

Метод производства обечайки

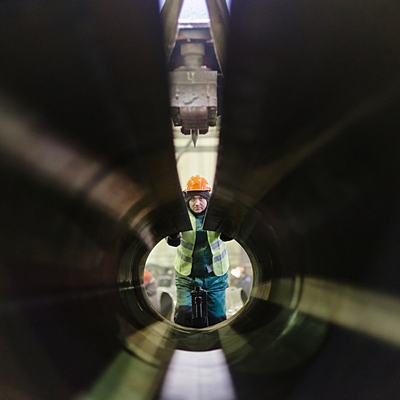

Физические параметры трубВ зависимости от назначения конечного продукта (общее или в качестве кожухов) определяют марку стали, из которой будет произведена заготовка. Исходный материал – стальной лист или рулон, его толщина зависит от желаемой итоговой толщины стенки трубы.

На первом этапе производится подготовка листа к вальцеванию: кромка зачищается и формуется.

На втором этапе подготовленный лист пропускается через валки (вальцуется), размер которых и задает диаметр будущей трубы. Лист приобретает форму круглого (для одношовных) или полукруглого сечения.

Полученные заготовки свариваются в обечайку – полый цилиндр. После чего изделие проходит ультразвуковую проверку качества шва.

Перед сваркой обечаек в трубу обязательно производится центрование при помощи подвижного отвеса и шаблона, который фиксируется в самой трубе. Кромки двух обечаек должны соединяться без уступов, расстояние между элементами – в пределах 3-5 мм.

После завершения круговой сварки труба проходит рентгеновский и ультразвуковой контроль. При выяслении дефектов сварного шва, изделие отправляется на доварку и вновь проходит аппаратный контроль.

Оценка труб при отпуске и доставка

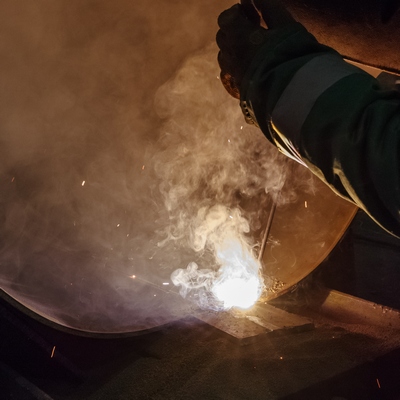

Сварка трубВнешний вид труб: концы труб обрезаны под прямым углом, фаска снимается, торцевое кольцо 1-5 мм. Допустимое отклонение реза (косина) – менее 4,5 мм. Угол фаски 25-30 градусов.

Ни на наружней, ни на внутренней поверхности не должно быть расслоений и закатов, также недопустимы трещины и раковины. При этом незначительные по размеру вмятины, забоины, царапины (риски), не изменяющие диаметр трубы, допустимы. Также на поверхности труб могут быть следы зачистки и подварки.

Швы должны быть без пор, трещин и любых других дефектов, которые могут повлиять на прочностные показатели металла. При этом допускается усадка металла в шве, не влияющая на параметры усиления. Сам переход от усиления к основной поверхности трубы должен быть плавным, без порога.

Доставка труб производится партиями. Одна партия включает не более 8 единиц продукции одинакового диаметра и толщины стенки. Они должны быть изготовлены из одной и той же марки стали и входить в одну группу (см. пункт «Марки стали»).

При приемке осматривается каждая труба. Помимо оценки на отсутствие дефектов, описанных выше, трубы осматривают на наличие маркировки. Неразрушающие испытания ударной вязкости проходит одна труба из партии, качества шва определяют ультразвуковым методом или с помощью рентген-установки.

Область применения труб из обечайки ТУ 14-3Р-96-2007

В зависимости от марки стали и классификации трубы делятся на изделия общего назначения и футляры.

Трубы-футляры (кожухи) используют при прокладке магистральных трубопроводов различного назначения. Они выполняют защитные функции, предохраняя основной трубопровод от механических повреждений, а также изолируют от воздействий окружающей среды: исключают попадание влаги, агрессивного грунта. Кроме того кожухи используют как основной элемент в самом процессе прокладки труб методом проталкивания и протаскивания. Секционность обеспечивает легкий доступ к локальному месту прорыва основной трубы.

Трубы общего назначения применяются при организации гидросооружений и теплосетей, прокладке трубопроводов с рабочим давлением не более 1,5 МПа. В строительстве обечаечные трубы также применяют при организации вентиляционной системы и инженерных сетей (также в качестве изоляционных кожухов для проводов и важных узлов).
