ГОСТ 10704-91

Данный стандарт сформирован для регламентации физических и химических параметров сварных прямошовных труб.

В документе представлена сводная таблица сортамента труб. В ней изделия диаметром от 10 мм до 1420 мм. Толщина стенки, при этом, будет от 0,8 до 30 мм. Для ТБД толщина стенки не может быть меньше, чем 5 мм.

Примечание. Производится замер внешнего диаметра, т.е. толщина стенки включена в эту цифру.

Производитель имеет право изготавливать трубы промежуточных диаметров и изделия с несортаментной толщиной – по согласованию с заказчиком.

Документ

Преемственность ГОСТа

Данный стандарт составлен для замены ГОСТ 10704-76, применявшегося в Советском Союзе. Часть сортамента труб перенесена в новый стандарт. Для удобства ориентирования диаметры труб, которые не рекомендуется применять в современном проектировании и строительстве, выделены скобками.

Кроме того, трубы, изготовленные по стандарту ГОСТ 10704-91, должны соответствовать более общим стандартам ГОСТ 10705-80 (на все электросварные трубы), а также ГОСТ 10706-76 в последних редакциях (стандарт был введен в 1978 году, но используется до сих пор – с изменениями, согласно современным требованиям проектирования).

Мерные и немерные сварные трубы

Стандарт предполагает изготовление труб как мерной, так и немерной длины.

Мерные трубы, в данном случаяе, – это трубы до 630 мм. Диаметры, большие указанной цифры, всегда изготавливаются немерной длины.

• Длина 5-9 м – для труб до 70 мм;
• Длина 6-9 м – для труб длиной в диапазоне 70-219 мм;
• Длина 10-12 м – для изделий 219-630 мм.

Немерные – это трубы от 30 мм. Несмотря на произвольную максимальную длину, минимальная обязательно задается для каждого диапазона диаметров.

• Так трубы 30 мм должны выпускаться длиной от 2 м;
• в диапазоне 30-70 мм – не меньше 3 м;
• 70-152 мм ­– от 4 м;
• 152 мм и более – от 5 м.

Нижнюю планку диапазона диаметров трактуют как « более, свыше». То есть для диапазона 70-152 мм отсчет будет вестись с диаметра 73 мм, но включая 152 мм.

Примечание. Мерные трубы могут иметь большую длину, по желанию заказчика. Так ТБД до 630 мм могут отпускаться длиной до 18 м.

Кроме того, производятся трубы длиной, кратной мерной. Для них, как и для мерных действуют два стандарта обработки краев: со снятием заусенцев и без заторцовки. Но и в этом случае действует договорная система: по желанию заказчика его партия труб с необлицованным краем может быть заторцована как по одной, так и по двум концам.

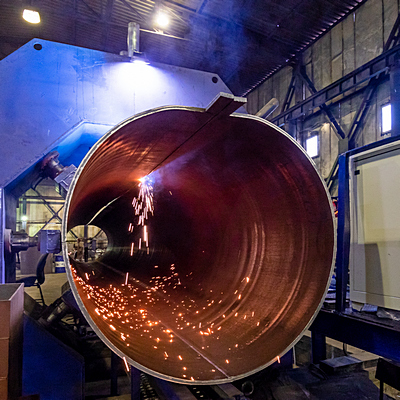

Изготовление прямошовных труб

Сварные трубы – молодой продукт на рынке трубной продукции. Их изготовление стало возможно с появлением электросварки (до этого использовалась «печная» сварка, но и она появилась не раньше начала 20-ого века).

Прямошовные трубы требуют предварительной подготовки материала, так как изготавливаются не просто из стальной ленты, а из штипс определенной ширины. Их прокатывают через два ряда валков, где предварительно разогретый и ставший пластичным металл приобретает форму трубы («скручивается в трубочку»).

Этот способ изготовления стальных труб довольно дорогостоящий:

• во-первых, для ассортимента труб потребуются заготовки разной ширины;
• во-вторых, чтобы заняться выпуском труб другого диаметра, придется переоборудовать станы. А именно – поменять валы. Соответственно, для расширения ассортимента выпускаемой продукции потребуется дополнительное оборудование и площади для его размещения;
• в-третьих, работать на старых станах теперь стало бессмысленно. Без модернизации имеющегося оборудования и закупки нового, а также без работы отдела контроля и анализа, трубы останутся невостребованными. Дело в том, что при остывании в сварном шве появляется напряжение. А это – повышенный риск того, что труба не выдержит и лопнет. Причем, разрыв происходит по всей длине шва, так что купировать место аварии не так просто.

Поэтому заказчики все чаще стали обращать внимание не только и не столько на цену, сколько на организацию производства. Крупные потребители, такие как «Газпром», при организации тендеров выставляют отдельные требования к оборудованию предприятий-конкурсантов и составляют свои нормативы по рабочему давлению, жесткости, стойкости к перепадам температур или постоянному воздействию влаги.

Область применения прямошовных стальных труб

При большом диаметре сварные стальные трубы могут производиться с тонкими стенками. А это существенно уменьшает их вес. При этом ТБД обладают высокой прочностью и жесткостью. Таким образом прямошоные трубы становятся идеальным материалом для создания металлоконструкций, которые при большой высоте и «громоздкости» имеют малое основание, а соответственно, на него приходится высокая нагрузка.

Изолированные трубы часто используют в качестве резервуаров.

Допустимое рабочее давление в сварных трубах 16 мПа. Таким образом их можно использовать не только в локальных трубопроводах, но и на оперативных магистралях. В сфере ЖКХ трубы применяются на распределительных ветках и при устройстве непосредственно инженерных сетей здания.
